濾油器的選用應考慮哪些因素？其安裝位置如何？

液壓濾油器的選用要考慮的因素與安裝的位置分析。

一、濾油器的選用

選用濾油器時，應綜合考慮以下因素，以獲得較好的工作可靠性和經濟性。
①過濾精度。確定過濾精度時，應根據系統中關鍵零件對過濾精度的要求，以及液壓設備停機檢修所造成的損失來綜合考慮，并不是越高越好。
②通流能力。濾油器的通流能力是根據系統的******流量而確定的。一般濾油器的額定流量不能小于系統的流量，否則濾油器的壓力損失會增加，濾芯易堵塞，壽命也縮短。但濾油器額定流量越大，其體積及造價也越大。因此應選擇合適的流量。

③系統的壓力和溫度。濾芯要具有足夠的強度，不因液壓力的作用而損壞。濾芯要有好的抗腐蝕性能，能在規定的溫度下持久地工作。

④便于清洗或更換濾芯。

二、濾油器的安裝

(1)安裝在液壓泵的吸油管路上如圖J (a)所示，它主要是用來保護液壓泵，防止泵遭受較大雜質顆粒的直接傷害，也可以保護系統中的所有元件。但爲了不影響泵的吸油性能，隻能選用壓力損失小的網式濾油器。這種濾油器過濾精度低，泵磨損所産生的顆粒將進入系統，對系統其他液壓元件無法完全保護，還需其他濾油器串在油路上使用。

(2)安裝在泵的出油口上如圖J(b)所示，這種安裝方式可以保護除泵以外的所有液壓元件，但由于在高壓下工作，要求濾油器能夠承受系統的工作壓力和沖擊力，要能夠通過壓油管路的全部流量。爲了防止濾油器堵塞而引起液壓泵過載或?yàn)V油器損壞，常在濾油器旁并聯一個單向閥或污染指示器，單向閥的開啓壓力等于濾油器允許的******壓降。

(3)安裝在回油管路上如圖J(c)所示，將濾油器安裝在系統的回油管路上。這種方式可以濾除油液流入油箱前的污染物，雖不能直接防止污染物進入系統，但可以間接地保護系統。由手安裝在低壓回路上，故可用承壓能力低的濾油器。爲了防備濾油器堵塞，也可并聯一個單向閥或污染指示器。

(4)安裝在分支油路上  當泵的流量較大時，全部過濾將使濾油器過大，爲此可將濾油器安裝在系統的支路上，如圖J(d)所示。采用這種方式濾油時，不會增加主油路的壓力損失，濾油器的流量也可小于泵的流量，比較經濟，但不能過濾全部油液，也不能保證雜質不進入系統。一般要求通過濾油器的流量不應小于總流量的20%—30%。

(5)單獨過濾如圖J(e)所示，這是用輔助泵和濾油器單獨組成一個獨立于系統之外的過濾回路，這樣可以連續清除系統內的雜質，保證系統內油液的清潔，不過需增加一套液壓泵和濾油器。此種方式特別適用于大型的液壓系統。

一般的濾油器隻能單向使用，所以安裝濾油器時應安裝在液流單向通過的地方，最好不要裝在液流方向經常改變的油路上。若必須這樣設置時，應適當增設單向閥和濾油器，以保證雙向過濾，如圖J (f)所示。

臺灣KOMPASS康百世V系列變量柱塞泵
V15A1R10X V15A2R10X V15A3R10X V15A4R10X V15A1L10X V15A2L10X V15A3L10X V15A4L10X
V18A1R10X V18A2R10X V18A3R10X V18A4R10X V18A1L10X V18A2L10X V18A3L10X V18A4L10X
V23A1R10X V23A2R10X V23A3R10X V23A4R10X V23A1L10X V23A2L10X V23A3L10X V23A4L10X
V38A1R10X V38A2R10X V38A3R10X V38A4R10X V38A1L10X V38A2L10X V38A3L10X V38A4L10X
V50A1R10X V50A2R10X V50A3R10X V50A4R10X V50A1L10X V50A2L10X V50A3L10X V50A4L10X
V70A1R10X V70A2R10X V70A3R10X V70A4R10X V70A1L10X V70A2L10X V70A3L10X V70A4L10X

臺灣KOMPASS康百世AR系列變量柱塞泵
AR16-FR01C AR16-FR01B AR16-LR01C AR16-LR01B AR22-FR01C AR22-FR01B AR22-LR01C
AR22-LR01B AR16-FR01CK AR16-FR01BK AR16-LR01CK AR16-LR01BK AR22-FR01CK AR22-LR01CK
AR22-FR01BS AR22-LR01CS AR22-LR01BS AR22-FR01BK AR22-LR01BK AR16-FR01CS AR16-FR01BS
AR16-LR01CS AR16-LR01BS AR22-FR01CS

臺灣KOMPASS康百世定量葉片泵
50T-07-FR 50T-07-LR 50T-12-FR 50T-12-LR 50T-14-FR 50T-14-LR 50T-17-FR 50T-17-LR
50T-20-FR 50T-20-LR 50T-23-FR 50T-23-LR 50T-26-FR 50T-26-LR 50T-30-FR 50T-30-LR
50T-36-FR 50T-36-LR 50T-39-FR 50T-39-LR 150T-48-FR 150T-48-LR 150T-61-FR 150T-61-LR
150T-75-FR 150T-75-LR 150T-94-FR 150T-94-LR 150T-116-FR 150T-116-LR

臺灣KOMPASS康百世定量葉片泵
PV2R1-06-FR PV2R1-08-FR PV2R1-10-FR PV2R1-12-FR PV2R1-14-FR PV2R1-17-FR PV2R1-18-FR
PV2R1-23-FR PV2R1-25-FR PV2R1-31-FR PV2R2-33-FR PV2R2-41-FR PV2R2-47-FR PV2R2-53-FR
PV2R2-59-FR PV2R2-65-FR PV2R2-76-FR PV2R2-94-FR PV2R2-116-FR PV2R1-06-LR PV2R1-08-LR
PV2R1-10-LR PV2R1-12-LR PV2R1-14-LR PV2R1-17-LR PV2R1-18-LR PV2R1-23-LR PV2R1-25-LR
PV2R1-31-LR PV2R2-33-LR PV2R2-41-LR PV2R2-47-LR PV2R2-53-LR PV2R2-59-LR PV2R2-65-LR
PV2R2-76-LR PV2R2-94-LR PV2R2-116-LR

中高壓變量葉片泵:

VD2-20F-A2 VD2-20F-A3 VD2-20F-A4 VD2-25F-A2 VD2-25F-A3 VD2-25F-A4 VD2-30F-A2
VD2-30F-A3 VD2-30F-A4 VE2-40F-A2 VE2-40F-A3 VE2-40F-A4 VF2-54F-A2 VF2-54F-A3
VF2-54F-A4 VK2-70F-A2 VK2-70F-A3 VK2-70F-A4 VK2-86F-A2 VK2-86F-A3 VK2-86F-A4
VA1-08F-A1 VA1-08F-A2 VA1-08F-A3 VA1-12F-A1 VA1-12F-A2 VA1-12F-A3 VA1-15F-A1
VA1-15F-A2 VA1-15F-A3 VB1-20F-A1 VB1-20F-A2 VB1-20F-A3 VB1-24F-A1 VB1-24F-A2
VB1-24F-A3 VC1-26F-A1 VC1-26F-A2 VC1-26F-A3 VD1-25F-A1 VD1-25F-A2 VD1-25F-A3
VD1-30F-A1 VD1-30F-A2 VD1-30F-A3 VE1-40F-A1 VE1-40F-A2 VE1-40F-A3 VE1-45F-A1
VE1-45F-A2 VE1-45F-A3 VE1-40F-A1,VE1-40F-A2,VE1-40F-A3,VE1-45F-A1,VE1-45F-A2

VA1A1-0808F-A1 VA1A1-0808F-A2 VA1A1-0808F-A3 VA1A1-1212F-A1 VA1A1-1212F-A2
VA1A1-1212F-A3 VA1A1-1215F-A1 VA1A1-1215F-A2 VA1A1-1215F-A3 VB1B1-2020F-A1
VB1B1-2020F-A2 VB1B1-2020F-A3 VB1B1-2424F-A1 VB1B1-2424F-A2 VB1B1-2424F-A3
VD1D1-2525F-A1 VD1D1-2525F-A2 VD1D1-2525F-A3 VD1D1-3030F-A1 VD1D1-3030F-A2
VD1D1-3030F-A3 VE1E1-4040F-A1 VE1E1-4040F-A2 VE1E1-4040F-A3 VE1E1-4545F-A1
VE1E1-4545F-A2 VE1E1-4545F-A3
VB3-20F-A1 VB3-20F-A2 VB3-20F-A3 VB3-20F-A4 VD3-25F-A1 VD3-25F-A2
VD3-25F-A3 VD3-25F-A4 VD3-30F-A1 VD3-30F-A2 VD3-30F-A3 VD3-30F-A4
VE3-40F-A1 VE3-40F-A2 VE3-40F-A3 VE3-40F-A4 VF3-54F-A1 VF3-54F-A2
VF3-54F-A3 VF3-54F-A4 VK3-70F-A1 VK3-70F-A2 VK3-70F-A3 VK3-70F-A4
VK3-86F-A1 VK3-86F-A2 VK3-86F-A3 VK3-86F-A4

KOMPASS電磁閥部分型號：

D5-02-2B2B，、D5-02-3C2，、D5-02-3C4，、D4-02-3C4,、D4-03-2B2.、

臺灣KOMPASS液控單向閥MPA-04B 、MPA-03A   、MPA-03B  、MPA-03C、MPA-04A   、MPA-04B  、MPA-04C、MPA-06A   、MPA-06B  、MPA-06A、

臺灣KOMPASS減壓閥：、MRP-02A-H 、MRP-02B-H 、MRP-02C-H 、MRP-02H-H、MRP-03-A-H 、MRP-03-B-H 、MRP-03-C-H 、MRP-03-H-H、、MRB-06-A-H 、MRB-06-B-H 、

臺灣KOMPASS疊加式減壓閥、MRB-03-A-H 、MRB-03-B-H 、MRB-03-C-H 、MRB-03-H-H、

手動換向閥
DMT-03-W-2B2 DMT-04-W-2B2 DMT-06-W-2B2 DMT-10-W-2B2 DMG-02-W-2B2 DMG-03-W-2B2
DMT-03-W-3C2 DMT-04-W-3C2 DMT-06-W-3C2 DMT-10-W-3C2 DMG-02-W-3C2 DMG-03-W-3C2
DMT-03-W-3C3 DMT-04-W-3C3 DMT-06-W-3C3 DMT-10-W-3C3 DMG-02-W-3C3 DMG-03-W-3C3
DMT-03-W-3C4 DMT-04-W-3C4 DMT-06-W-3C4 DMT-10-W-3C4 DMG-02-W-3C4 DMG-03-W-3C4
DMT-03-W-3C6 DMT-04-W-3C6 DMT-06-W-3C6 DMT-10-W-3C6 DMG-02-W-3C6 DMG-03-W-3C6

背壓閥
MCAG-06,MCAG-06-B,MCAG-06-C,MCAG-06-H,
MCAG-10,MCAG-10-B,MCAG-10-C,MCAG-10-H.

單向閥
CRG-03-A1 CRG-06-A1 CRG-10-A1 CIT-03-A1 CIT-04-A1 CIT-06-A1 CIT-08-A1 CIT-10-A1 CIT-12-A1
CRG-03-A2 CRG-06-A2 CRG-10-A2 CIT-03-A2 CIT-04-A2 CIT-06-A2 CIT-08-A2 CIT-10-A2 CIT-12-A2
CRNG-03-A1 CRNG-06-A1 CRNG-10-A1 CRNG-03-A2 CRNG-06-A2 CRNG-10-A2 CIT-16-A1 CIT-16-A2

疊加式單向閥
MCP-02-B MCP-03-B MCP-04-B MCP-06-B MCA-02-B MCA-03-B MCB-02-B MCB-03-B
MCT-02-B MCT-03-B MCT-04-B MCT-06-B MCW-02-B MCW-03-B MCW-03-B MCW-02-B
疊加式液控單向閥MPW-02-B MPW-03-B MPW-04-B MPW-06-B MPDA-03-B MPDB-03-B MPDW-03-B
MPA-02-B MPA-03-B MPA-04-B MPA-06-B MPB-02-B MPB-03-B MPB-04-B MPB-06-B
標準型油路塊MMCA-02-3 MMCA-03-3 MMCB-02-3 MMCB-03-3 梭動閥SHT-02
直入式溢流插裝閥CVB-M-50-6-H-D4-A25 CVB-M-40-6-H-D5-A25
CVB-M-16-6-H-D4-A25 CVB-M-25-6-H-D4-A25 CVB-M-32-6-H-D4-A25 CVB-M-40-6-H-D4-A25
CVB-M-16-6-H-D5-A25 CVB-M-25-6-H-D5-A25 CVB-M-32-6-H-D5-A25 CVB-M-40-6-H-D5-A25

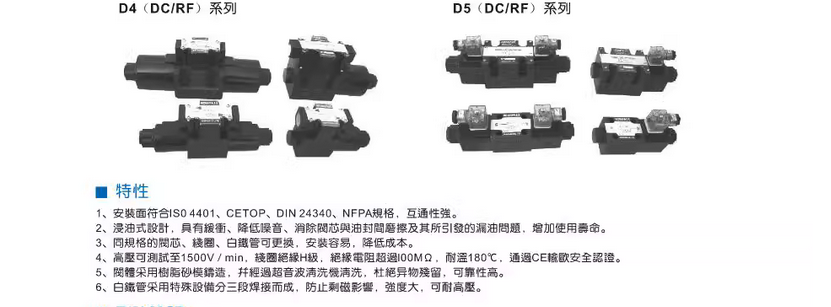

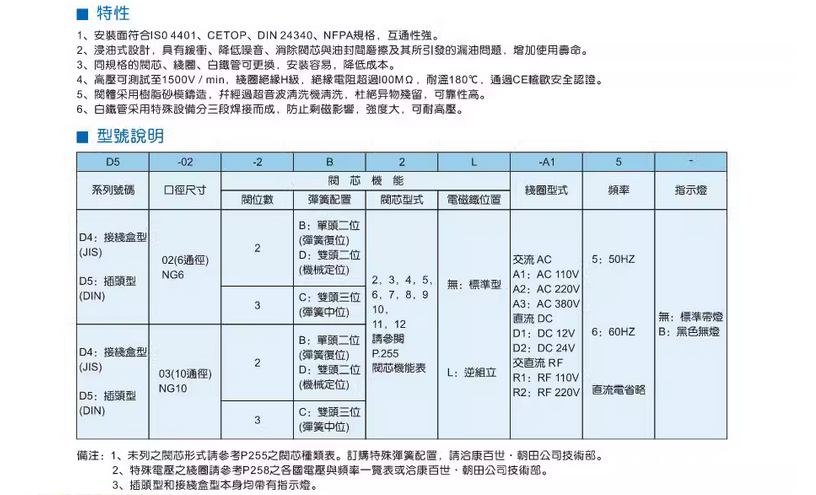

電磁換向閥
D5-02-3C2,D5-02-2B2,D5-02-3,D5-02-3C60,D5-02-2D2,
D5-03-3C2,D5-03-2B2,D5-03-3,D5-03-3C60,D5-03-2D2.
D4-02-3C2,D4-02-2B2,D4-02-3,D4-02-3C60,D4-02-2D2,
D4-03-3C2,D4-03-2B2,D4-03-3,D4-03-3C60,D4-03-2D2.
D5-02-2B2B D5-02-2B3B D5-02-2B4B D5-02-2B5B D5-02-2B40B D5-02-2B60B
D5-02-2B2-A25 D5-02-2B2-A15 D5-02-2B2-A35 D5-02-2B2-D1 D5-02-2B2-D2
D5-02-2B3-A25 D5-02-2B3-A15 D5-02-2B3-A35 D5-02-2B3-D1 D5-02-2B3-D2
D5-02-2B8-A25 D5-02-2B8-A15 D5-02-2B8-A35 D5-02-2B8-D1 D5-02-2B8-D2
卸荷溢流閥BUCG-06-B-G BUCG-06-C-G BUCG-06-H-G
DB系列先導式溢流閥DB-03-1 DB-03-3 DB-06-1 DB-06-3 DB-10-1 DB-10-3
管式單向節流閥TVC-02 TVC-03 TVC-04 TVC-06 TVL-03 TVH-03 TVH-04
電磁控制調速閥THF-06 THF-10 SF-06 SF-10 SDF-06 SDF-10 SFD-10 SD-06 SKF-06
加強型先導式溢流閥BHG-06-B-G BHG-06-C-G BHG-06-H-G BHG-10-B-G BHG-10-C-G BHG-10-H-G
VOP潤滑泵
VOP-203-A2-F-RV VOP-204-A2-F-RV VOP-206-A2-F-RV VOP-208-A2-F-RV VOP-210-A2-F-RV
VOP-212-A2-F-RV VOP-216-A2-F-RV VOP-220-A2-F-RV
HV-03-0-3C2 CPD-03-A1-T-D CPD-04-A1-T-D CPD-06-A1-T-D CPD-10-A1-T-D CPD-16-A1-T-D
機械式換向閥
DCG-02-NC-A DCG-02-NC-B DCG-02-NC-C DCG-02-NO-A DCG-02-NO-B DCG-02-NO-C
DCT-02-NC-A DCT-02-NC-B DCT-02-NC-C DCT-02-NO-A DCT-02-NO-B DCT-02-NO-C

壓力繼電器部分型號：JCD-02S JCS-02N JCS-02NL JCS-02NLL JPS-02HM JPS-02L JPS-02LL MJCS-02P-N MJCS-02A-N MJCS-02B-N MJCS-02W-N MJCS-02-P-L MJCS-02-A-L MJCS-02-B-L MJCS-02-W-L MJCS-02P-LL MJCS-02A-LL  APSA-35-1 APSA-35-2 APSA-35-3 APSA-35-4 APSA-70-1 APSA-70-2 APSA-70-3 APSA-70-4 APSA-150-1 APSA-150-2 APSA-150-3 APSA-150-4 APSA-230-1 APSA-230-2 APSA-230-3 APSA-230-4 APSA-420-1 APSA-420-2 APSA-420-3 APSA-420-4 APSB-35-1 APSB-35-2 APSB-35-3 APSB-35-4 APSB-70-1 APSB-70-2 APSB-70-3 APSB-70-4 APSB-150-1 APSB-150-2 APSB-150-3 APSB-150-4 APSB-230-1 APSB-230-2 APSB-230-3 APSB-230-4 APSB-420-1 APSB-420-2 APSB-420-3 APSB-420-4 APSC-60-1 APSC-60-2 APSC-60-3 APSC-60-4 APSC-125-1 APSC-125-2 APSC-125-3 APSC-125-4 APSC-275-1 APSC-275-2 APSC-275-3 APSC-275-4 APSC-400-1 APSC-400-2 APSC-400-3 APSC-400-4 APSD-40-1 APSD-40-2 APSD-40-3 APSD-40-4 APSE-60-1 APSE-60-2 APSE-60-3 APSE-60-4 APSE-125-1 APSE-125-2 APSE-125-3 APSE-125-4 APSE-275-1 APSE-275-2 APSE-275-3 APSE-275-4 APSE-400-1 APSE-400-2 APSE-400-3 APSE-400-4   APSF-60-1 APSF-60-2 APSF-60-3 APSF-60-4 APSF-125-1 APSF-125-2 APSF-125-3 APSF-125-4 APSF-275-1 APSF-275-2 APSF-275-3 APSF-275-4 APSF-400-1 APSF-400-2 APSF-400-3 APSF-400-4   APSG-60-1 APSG-60-2 APSG-60-3 APSG-60-4 APSG-125-1 APSG-125-2 APSG-125-3 APSG-125-4 APSG-275-1 APSG-275-2 APSG-275-3 APSG-275-4   APSH-60-1 APSH-60-2 APSH-60-3 APSH-60-4 APSH-125-1 APSH-125-2 APSH-125-3 APSH-125-4 APSH-275-1 APSH-275-2 APSH-275-3 APSH-275-4
